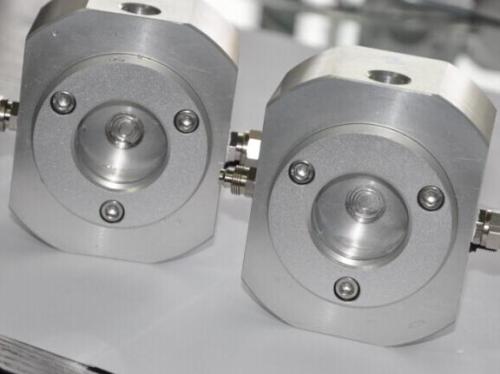

沉降在線監(jiān)測-靜力水準儀

    靜力水準儀由儲液器、進口超高精度核心、特殊定制電路模塊、保護罩等組成。沉降系統由多個相同型號的傳感器組成。儲液罐由排氣管和液體管連接。參考點放置在一個穩(wěn)定的水平基點上。當測量點相對于參考點上升或下降時，每一點的壓力都會改變。通過測量傳感器壓力的變化，可以計算出各測點相對于水平基點的升降。

    特征


    體積小、精度高、測量范圍大;


    可隨地面趨勢安裝，無轉折，全密封結構可埋于地下;


    寬溫度補償，工作溫度可達-40~125℃，適用于各種惡劣環(huán)境;


    測點不需要液位流動，只要沉降有液位壓差就可以實時反映，數據更加實時;


    硬件具有RS485接口，兼容性強，可與ZigBee模塊連接，實現ZigBee自組織網絡。還能對外連接嗎


    GPRS模塊實現遠程通信。


    系統安裝


    壓差靜液位系統包括壓差靜液位、儲液罐、底板、管接頭、干燥管、排氣管、液管、加長管接頭、生帶等。在安裝過程中打開包后，首先收集文檔和數據，然后計算數量并將其放入安裝的類別中。


    安裝配件分為墩安裝配件和墻安裝配件兩大類。工廠分布根據用戶要求選擇。請檢查開箱時是否有錯誤


    安裝碼頭支座


    嵌入式底座組件包括一個鋼制底座和三個不銹鋼螺絲。在建立靜水準點的儀器墩時，該構件應埋入儀器墩的混凝土中。預埋底板表面應與儀器墩混凝土表面平齊。嵌入底板組件后，用水平尺將其水平，使三個定位螺絲垂直于儀器墩面。


    墻支架安裝


    如果在某些場合不方便或不需要建造混凝土儀器墩，可采用角鋼制作的懸臂三角支架與測點進行剛性耦合。


    儲層安裝


    壓差靜液位系統采用Pu管串聯各個壓差靜液位，最后連接到兩個儲液罐。根據量程，儲液罐的安裝位置略高于傳感器，一般在傳感器以上量程的1/2~2/3左右。
