（一）總體描述
　　管理平臺由管理平臺系統和信息采集子系統組成。管理平臺系統可運行于云服務器上，信息采集子系統可以運行在遠程監測點的管理服務器上，采集傳感器數據并且上傳到管理平臺數據庫，也可以直接運行在管理平臺服務器上，對遠程傳感器進行直接數據采集。

　　一．管理平臺的功能：
　　能采集任一數據庫的數據并存儲，能體現和改進數據庫所屬采集軟件的功能。
　　與管理平臺配套開發的物聯網關能采集任一傳感器的數據并存儲，包括電流、電壓、頻率信號輸出的傳感器和采集終端。
　　管理平臺運行于云服務器上，遠程客戶端可以通過工作站IE或者手機IE，輸入服務器域名或IP地址登陸系統和功能操作。
　　平臺能按要求圖形顯示單個傳感器變化曲線、多個同類傳感器斷面變化曲線，圖形顯示路線圖。
　　有二維安裝布置圖，體現傳感器安裝信息。
　　能進行復雜的函數計算。
　　七：能滿足不同項目的功能要求，有擴展功能。
　　有對終端傳感器的遠程控制功能和通訊功能。
　　能顯示和瀏覽任一視頻。
　　有GIS圖形顯示。
　　主界面和分界面要美觀、人性化、操作簡便。
　　十二：有數據查詢、報警、打印等功能。

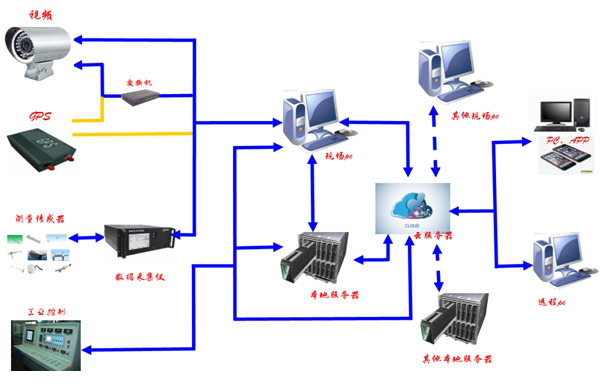

　　二．管理平臺系統網絡結構和拓?fù)鋱D
　　三：管理平臺邏輯關系圖（見附件一）

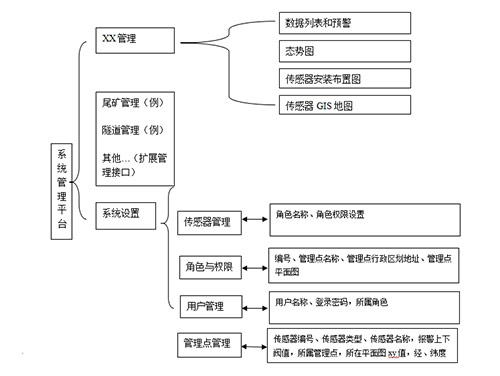

　　四.管理平臺軟件模塊設計：
　　五、管理平臺系統模塊功能說明和實現
　　1.尾礦庫在線監測管理
　　例如隧道管理、尾礦庫管理，系統預留接口，每增加一樣管理類型，就直接增加模塊到主界面。點擊XX管理后，會列出所有管理點的名稱，也可以通過行政區劃來查找管理點名稱，例如，查找湘西自治州花垣縣，然后列出花垣縣下面所有管理點。點擊管理點，出現子菜單：
　　1）數據列表和預警：對傳感器采集到的數據進行列表顯示，里面包括傳感器編號、傳感器名稱，傳感器類型、傳感器報警預設值、當前管理數據，報警色條顯示。
　　2）態勢圖：根據采集到的數據，圖形顯示單個傳感器變化曲線、多個同類傳感器斷面變化曲線。
　　3）傳感器安裝布置圖：將每個傳感器設置好的平面圖X，Y軸信息映射到管理點的平面圖上，并且在平面圖上顯示傳感器的名稱、當前值數字到達預警設定值時，以紅色顯示該傳感器。
　　4）傳感器GIS地圖：將每個傳感器設置的經緯度信息映射到百度地圖上，通過打開嵌入的百度地圖來展現傳感器位置信息。
　　2.系統設置
　　1）管理點管理：錄入管理點編號、管理點名稱、管理點行政區劃地址、管理點平面圖。其中，管理點行政區劃地址，是為了按區域查找該管理點。管理點平面圖，是直觀顯示該管理點地形信息，同時也將傳感器的XY軸信息映射到平面圖。
　　2）傳感器管理：設置傳感器編號、傳感器類型、傳感器名稱，報警上下閥值，所屬管理點，所在管理點平面圖xy值，經、緯度。
　　3）角色與權限：設定角色名稱和其擁有的權限。例如管理點管理員，擁有查看某管理點權限，無系統設置權限。。
　　4）用戶管理：設置用戶的登錄名和密碼、角色。以及按需要設置所屬區劃和所屬管理點。系統默認：市級區域用戶可以查看下屬縣級區域的所有管理點，管理點用戶就只能查看所屬管理點的管理信息。

　　六、信息采集子系統設計
　　信息采集子系統是運行在遠程管理服務器上的一個自啟動的服務程序，也可以運行在管理平臺服務器上。傳感器是在本地，還是在遠程，對于信息采集程序來說都是透明的。所以，信息采集子系統的工作原理是，按周期采集傳感器的管理數據，上傳寫入到管理平臺數據庫。工作流程是：
　　設置采集系統對應的平臺服務器IP地址，數據庫訪問方式。
　　讀取平臺數據庫上管理點名稱，編號，手動設置到信息采集子系統。
　　掃描讀取傳感器編號，設置每個傳感器類型，名稱，設置報警閥值數據。并保存?zhèn)鞲衅魉诠芾睃c平面圖XY軸數據和地理位置經緯度信息，提交保存到平臺數據庫。
　　設置采集子系統自動運行。
　　七、管理平臺數據交互
　　管理平臺程序可以預警顯示很久沒有數據傳遞的管理點和傳感器名稱。代表該管理點和失去通訊。可以依據傳感器編號，通過設定的通訊端口向傳感器發送控制命令。獲取傳感器的反饋信息，并且提示。
　　八：軟件的技術目標
　　能采集任一數據庫的數據并存儲，能體現和改進數據庫所屬采集軟件的功能。
　　與管理平臺配套開發的物聯網關能采集任一傳感器的數據并存儲，包括電流、電壓、頻率信號輸出的傳感器和采集終端。
　　管理平臺運行于云服務器上，遠程客戶端可以通過工作站IE或者手機IE，輸入服務器域名或IP地址登陸系統和功能操作。
　　平臺能按要求圖形顯示單個傳感器變化曲線、多個同類傳感器斷面變化曲線，圖形顯示路線圖。
　　有二維安裝布置圖，體現傳感器安裝信息。
　　能進行復雜的函數計算。
　　七：能滿足不同項目的功能要求，有擴展功能。
　　有對終端傳感器的遠程控制功能和通訊功能。
　　能顯示和瀏覽任一視頻。
　　有GIS圖形顯示。
　　主界面和分界面要美觀、人性化、操作簡便。

　　十二：有數據查詢、報警、打印等功能。
　　二：軟件的特點：通過管理平臺、物聯網關、互聯網、云服務、云計算等諸要素把各級地質災害監測數據和視頻用云服務器集中顯示和瀏覽，遠程PC和手機APP遠程查看，建立數學模型進行分析和預判，同時可大幅減少硬件設備投入，降低固定投入，減少管理成本。
